CENTUM® Schwerlast-Montagesystem
Modulares Schwerlastprofil CENTUM® für Anlagenbau & TGA
Große Rohrdimensionen, schwere Armaturen und weitgespannte Medienstränge im industriellen Anlagenbau stellen extreme Anforderungen an die Statik von Befestigungskonstruktionen. Auch in der technischen Gebäudeausrüstung (TGA) – insbesondere in Technikzentralen, Heizzentralen, Kälteanlagen oder Steigschächten – stoßen klassische Montageschienen an ihre Belastungsgrenzen. Bislang erforderten solche Lastfälle häufig zeit- und kostenintensive Schweißkonstruktionen aus konventionellem Stahlbau (z. B. IPE- oder HEA-Träger), die auf der Baustelle unflexibel und korrosionsanfällig sind. Mit CENTUM® bietet MEFA ein vollmodulares, verschraubbares Schwerlast-Montagesystem, das schwere Lasten sicher abfängt und Schweißarbeiten auf der Baustelle komplett überflüssig macht. Die geschlossenen, torsionssteifen Vierkantprofile (von XL 80 bis zum Weitspannträger XL 200 WST für Spannweiten bis 8 Meter) erfüllen vollumfänglich die Vorgaben der EN 1090 für tragende Bauteile. Das Herzstück der Montage ist das patentierte Verschraubungssystem T-Lock Plus, das eine formschlüssige, stufenlos positionierbare Anbindung mit einer zulässigen Lastaufnahme von bis zu 16 kN pro Verbindungspunkt gewährleistet – mit bauaufsichtlicher ETA-Zertifizierung. Dank des werkseitigen TSP®-Oberflächenschutzes (Korrosivitätskategorie C4 hoch) und seismisch geprüfter Abspannungen eignet sich CENTUM® uneingeschränkt für aggressive Industrieatmosphären und anspruchsvolle TGA-Schwerlasttrassen. Abgerundet wird das System durch CENTUM® Atlas, eine modulare Lösung zur schnellen Realisierung von schraubbaren Industriebühnen, Wartungspodesten und Laufstegen.
CENTUM® Industrie- und Anlagenbau
Welches CENTUM® Produkt ist das Richtige für mich?
Sie kennen unsere Produktpalette noch nicht genau, kennen aber exakt die Anforderungen an das Produkt?
Dann ist unsere MEFA-Powersuche genau das Richtige für Sie. Sie filtert exakt nach den Eigenschaften aller Produkte in der gewählten Kategorie, so haben Sie in kürzester Zeit das passende Produkt gefunden.
Häufig gestellte Fragen:
In welchen Bereichen der TGA wird das Schwerlastsystem CENTUM® eingesetzt?
Obwohl CENTUM® aus der Prozessindustrie stammt, ist es in der modernen TGA unverzichtbar: Es wird in Energiezentralen, Fernwärme-Übergabestationen, Kältezentralen mit schweren Verflüssigern sowie bei großen Steigsträngen (z. B. DN 150 bis DN 500) eingesetzt. Auch als Tragegerüst für schwere Lüftungs- und Klimageräte auf Dächern oder zum Abfangen von dynamischen Festpunktkräften bildet CENTUM® das statische Rückgrat.
Warum ist die geschlossene Profilgeometrie von CENTUM® statisch überlegen?
Klassische Montageschienen besitzen eine einseitig offene C-Profilform. Bei hohen Einzellasten oder seitlichen Querkräften (z. B. durch Rohrkrümmungen, Windlasten oder Erdbebeneinwirkungen) neigen offene Profile zur Torsion (Verdrehung). CENTUM® setzt auf allseitig geschlossene Vierkantprofile (z. B. 80x80, 100x100, 120x100 und 200x100 mm), die eine extrem hohe Torsions- und Biegesteifigkeit aufweisen.
Lässt sich CENTUM® mit herkömmlichen Montageschienen kombinieren?
Ja, CENTUM® lässt sich mit herkömmlichen Montageschienen kombinieren: MEFA bietet abgestimmte Adapterbauteile, mit denen sich sekundäre Trassen aus dem 45er-Schienenmontagesystem direkt und formschlüssig an die CENTUM® Profilschienen anbinden lassen. Dadurch lassen sich wirtschaftliche Mischkonstruktionen realisieren: Schwere Hauptstränge lagern auf CENTUM®, während feinere Medien- oder Elektroleitungen über das 45er-System abgezweigt werden. Auch das neuartige Montagesystem OPTIMUM XLV lässt sich mit seiner vierseitigen Konnektivität in jeder Lage und Einbausituation optimal anbinden - für maximale Freiheit. Dabei fügt sich das System nahtlos in bestehende MEFA-Lösungen ein.
Welche baurechtlichen Nachweise und Zertifizierungen besitzt das CENTUM® System?
CENTUM® ist nach harmonisierten europäischen Standards zertifiziert: Das Gesamtsystem erfüllt die Anforderungen der EN 1090-2 zur Ausführung von Stahltragwerken und besitzt die CE-Kennzeichnung. Das zentrale Verbindungselement, die Schraubverbindung T-Lock Plus, verfügt über eine Europäische Technische Bewertung (ETA) und weißt eine geprüfte Tragfähigkeit von bis zu 16 kN auf. Zudem ermöglicht die geschlossene Profilgeometrie eine definierte Brandschutzauslegung nach Eurocode 3 (DIN EN 1993-1-2). Das System CENTUM® erlaubt zudem eine erdbebensichere Bemessung gemäß den Vorgaben des Eurocodes 8 (DIN EN 1998).
Worin liegen die zentralen Vorteile von CENTUM® gegenüber geschweißtem Stahlbau?
Im klassischen Stahlbau müssen Träger aufwendig eingemessen, vorgefertigt, vor Ort geschweißt und anschließend aufwendig gegen Korrosion nachbehandelt werden. CENTUM® ersetzt diesen Prozess durch ein vollständig geschraubtes modulares System. Bauteile lassen sich dank durchdachtem, vierseitigen Lochbild und stufenloser T-Lock-Verschraubung millimetergenau justieren, flexibel an Bestandsgeometrien anpassen und jederzeit zerstörungsfrei demontieren oder erweitern. Dies reduziert Montagezeiten und Stillstandszeiten drastisch.
Wo kann man das Schwerlastmontagesystem von MEFA kaufen?
Nach der kostenlosen Registrierung im MEFA eShop können alle CENTUM Bauteile® direkt bestellt werden. Bei Fragen können Sie gerne Ihren zuständigen Ansprechpartner kontaktieren. Die entsprechenden Datenblätter sind im eShop beim jeweiligen Produkt zu finden.
Entdecken Sie hier auch unseren passenden Blogbeitrag:
Centum® die lösung für schwere lasten
MEHR ERFAHREN
Häufig eingesetzte Produkte
Verbindungsknoten CENTUM XL 100
90 °
Zum ProduktMontageprofil CENTUM XL 100
100 / 100 / 3 mm L= 6 m fsv

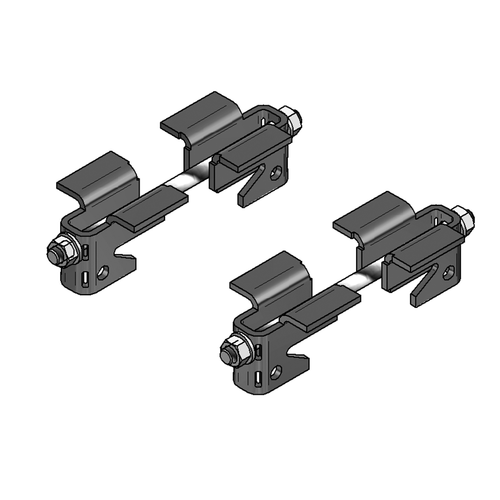

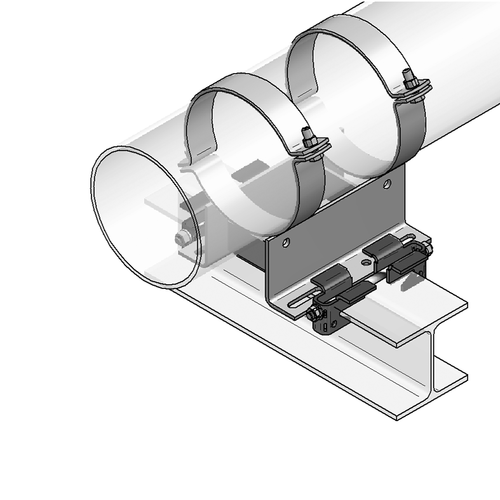

Zum ProduktFührungsklammer mit Abhebesicherung
für HEA 100-140 HEB 100-120 IPE 200-240
Zum ProduktCENTUM Direktanschluss
M10
Zum Produkt
