Edelstahl-Montagesysteme für die Prozessindustrie
Korrosionsbeständige Befestigung von Rohrleitungen und Anlagenteilen
Edelstahl-Montagesysteme sind Befestigungs- und Tragkonstruktionen aus nichtrostenden Stählen für Rohrleitungen, Kanäle und Anlagenteile. Sie werden eingesetzt, wenn die Umgebungsbedingungen eine erhöhte Korrosionsbeständigkeit erfordern, beispielsweise bei Feuchtigkeit, Reinigungsprozessen oder chemischen Einwirkungen. In der Prozessindustrie muss die Werkstoffauswahl auf den konkreten Einsatz abgestimmt sein. Entscheidend sind unter anderem die vorhandenen Stoffe, deren Konzentration, die Temperatur, die Chloridbelastung und mögliche Ablagerungen. Die Bezeichnungen V2A und V4A bieten eine erste Orientierung, ersetzen jedoch nicht die Auswahl einer geeigneten Werkstoffnummer. Neben der Korrosionsbeständigkeit sind Lasten, Rohrbewegungen und die Anschlüsse an die Tragkonstruktion zu berücksichtigen. Rohrschellen, Montageschienen, Konsolen, Verbindungselemente und Verankerungen müssen deshalb als zusammenhängende Befestigungslösung geplant werden. Das MEFA Edelstahlprogramm umfasst Rohrschellen mit und ohne Schalldämmeinlage, Lüftungsschellen, Rundstahlbügel und C-Profil-Montageschienen. Ergänzend stehen Verbindungsbauteile, Schienenhalter, Konsolen, Stahlträgeranbindungen, Festpunkte, Gleiter, Gleitplatten und Montagezubehör zur Verfügung. Für industrielle Rohrtrassen lassen sich die Komponenten entsprechend ihrer vorgesehenen Funktion auswählen: Rohrschellen und Rundstahlbügel verbinden die Leitung mit der Tragkonstruktion, Konsolen und Montageschienen tragen die Lasten. Festpunkte sowie Gleit- und Führungselemente werden auf das Bewegungs- und Dehnungskonzept der Rohrleitung abgestimmt. Die verfügbare Edelstahlgüte, Anschlussgeometrie und Belastbarkeit sind anhand der jeweiligen Produktdaten zu prüfen. Nicht jede Komponente ist automatisch in jeder Werkstoffausführung verfügbar.
Montagesysteme aus Edelstahl
Stex 45 MP-X für die Montage im Edelstahl-Schienenprogramm
Die Stex 45 Montageplatte MP-X aus V4A wird in den Schienenschlitz eingeschwenkt und ermöglicht die Positionierung von Anschlussbauteilen. Sie ist für das MEFA Profil-System 45 vorgesehen und unterstützt die Montage innerhalb der passenden Schienen- und Bauteilkombinationen. Der Haltekäfig besteht aus Polyamid 6.
Bei besonderen chemischen oder thermischen Einsatzbedingungen sind deshalb nicht nur die Edelstahlteile, sondern auch die Eigenschaften der Kunststoffkomponente zu berücksichtigen.
Häufig eingesetzte Produkte
Spannbügel M10 45 V4A
Profilhöhe 26 - 45 Klemmdicke 26 mm
Zum ProduktStex 45 Montageplatte MP-X V4A
M12

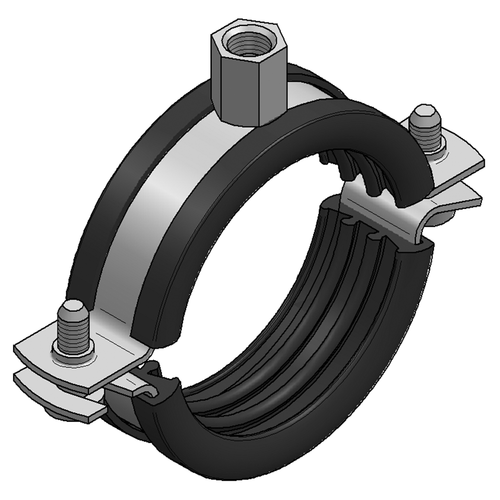

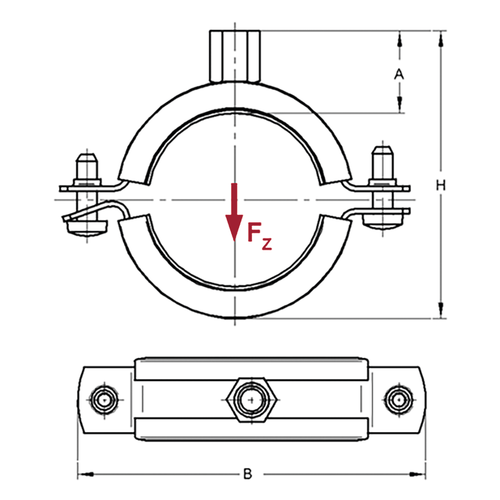

Zum ProduktRohrschelle Trabant Inox 20x1,5
48 - 52 mm M8/M10 TPE

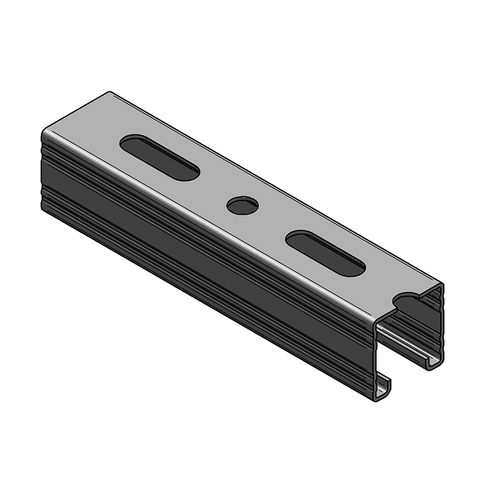

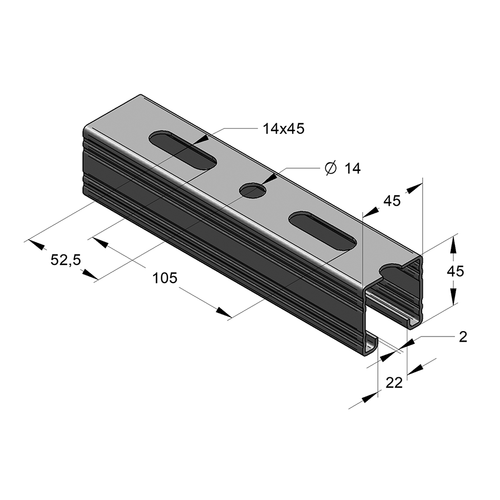

Zum ProduktMontageschiene C-Profil V4A

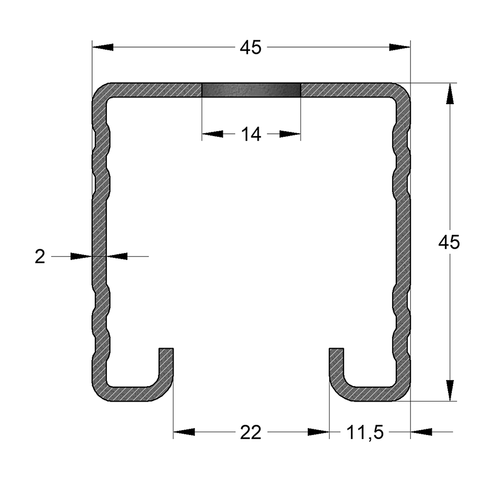

45 / 45 / 2 mm L= 6 m
Zum ProduktWelches Edelstahl-Montagesystem passt zu Ihrer Anlage?
Sie kennen unsere Produktpalette noch nicht genau, kennen aber exakt die Anforderungen an das Produkt?
Dann ist unsere MEFA-Powersuche genau das Richtige für Sie. Sie filtert exakt nach den Eigenschaften aller Produkte in der gewählten Kategorie, so haben Sie in kürzester Zeit das passende Produkt gefunden.
Häufig gestellte Fragen:
Wie wählt man das geeignete Edelstahl-Montagesystem aus?
Die geeignete Edelstahl-Befestigungslösung richtet sich nach den mechanischen Anforderungen und der tatsächlichen Korrosionsbelastung. Berücksichtig werden muss:
Werkstoff: Welche Edelstahlgüte und Werkstoffnummer sind für die Anwendung geeignet?
Umgebung: Wirken Feuchtigkeit, Chloride, Prozessstoffe oder Reinigungsmittel auf die Konstruktion?
Temperatur: Welche Betriebs- und Umgebungstemperaturen sind zu erwarten?
Belastung: Welche Rohr-, Geräte- und Zusatzlasten müssen aufgenommen werden?
Rohrbewegung: Welche Festpunkte, Gleitlager und Führungen erfordert das Dehnungskonzept?
Materialkombinationen: Besteht Kontakt zu anderen Metallen, und ist eine geeignete Trennung erforderlich?
Montage und Instandhaltung: Sind Bauteile zugänglich, kontrollierbar und bei Bedarf austauschbar?
→ Die Werkstoffauswahl sollte auch Schrauben, Muttern, Gewindestangen, Verankerungen und nichtmetallische Komponenten einbeziehen. Eine geeignete Edelstahl-Rohrschelle allein macht noch keine korrosionsbeständige Gesamtkonstruktion.
Wann sind Edelstahl-Montagesysteme in der Prozessindustrie sinnvoll?
Edelstahl-Montagesysteme sind sinnvoll, wenn die Befestigungskonstruktion einer erhöhten Korrosionsbelastung ausgesetzt ist. Mögliche Einflüsse sind Feuchtigkeit, Reinigungsprozesse, chemische Stoffe oder salzhaltige Atmosphären. Ob Edelstahl und welche Werkstoffgüte geeignet sind, muss anhand der konkreten Einsatzbedingungen beurteilt werden.
Was ist bei der Auswahl zwischen V2A und V4A zu beachten?
V2A bezeichnet üblicherweise Chrom-Nickel-Stähle, V4A molybdänhaltige Chrom-Nickel-Stähle. Der Molybdänanteil kann die Beständigkeit gegen bestimmte Korrosionsformen verbessern. V4A ist jedoch nicht gegen alle Chemikalien oder Chloridbelastungen beständig. Entscheidend sind die konkrete Werkstoffnummer, die einwirkenden Stoffe, deren Konzentration und die Temperatur.
Wie lässt sich Kontaktkorrosion an industriellen Rohrtrassen vermeiden?
Kontaktkorrosion kann entstehen, wenn unterschiedliche Metalle elektrisch leitend verbunden sind und gleichzeitig ein Elektrolyt, beispielsweise Feuchtigkeit, vorhanden ist. Geeignete Werkstoffkombinationen, eine fachgerecht ausgeführte Trennung und die Vermeidung dauerhaft feuchter Kontaktstellen können das Risiko reduzieren. Die Ausführung muss sowohl die Korrosionsbedingungen als auch die mechanische Funktion berücksichtigen.
Welche Vorteile bietet Stex 45 MP-X bei der Edelstahlmontage?
Die Stex 45 Montageplatte MP-X ist einschwenkbar und ermöglicht die Positionierung von Anschlüssen im passenden MEFA Profil-System 45. Die Ausführung besteht aus V4A mit einem Haltekäfig aus Polyamid 6. Für die Auswahl sind Systemkompatibilität, Belastung und die Einsatzbedingungen beider Materialien zu prüfen.
Wie werden thermische Rohrbewegungen bei Edelstahl-Montagesystemen berücksichtigt?
Thermische Rohrbewegungen werden durch ein abgestimmtes Konzept aus Festpunkten, Gleit- und Führungselementen sowie geeigneten Dehnungsausgleichsmöglichkeiten berücksichtigt. Festpunkte halten die Leitung an definierten Stellen fest; Gleit- und Führungselemente ermöglichen beziehungsweise begrenzen die vorgesehenen Bewegungen. Auch die Tragkonstruktion und ihre Verankerung müssen für die daraus entstehenden Kräfte ausgelegt werden.
