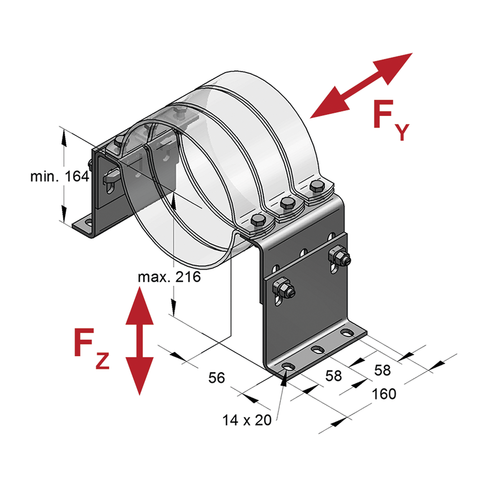

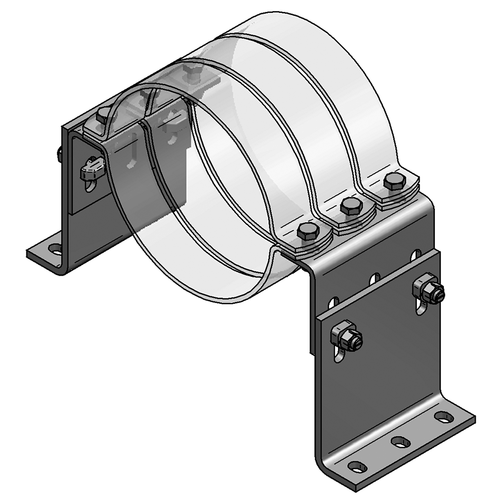

Festpunkthalterung HV 3
64-406 mm Fy 30 kN 164-216 mm
| Artikelnummer | 00200407/fvz |
| EAN/GTIN | 4250928400024 |
| VPE | 1 St |
| Mengeneinheit | St |
| Gewicht | 5,68 kg/St |
| Rabattgruppe | 03-002 |
| Preiseinheit | 1 |
Ihr Preis
|
|
Produktfilter:
| Einsatzgebiet | Höhenverstellbare Halterung zur Fixierung von Rohrleitungen ohne Schalldämmung. Als Festpunkt in Verbindung mit Rohrschelle Titan HD zu verwenden. |
| Rohrschellentyp | Titan HD |
| Material | Stahl |
| Materialname | S235 |
| Oberfläche | feuerstückverzinkt |
| Anzugsmoment T-Lock | 120 Nm |
| Anzugsmoment Rohrschelle | 60 Nm |
| min. Rohraußendurchmesser | 64 mm |
| max. Rohraußendurchmesser | 406 mm |
| Länge | 160 mm |
| zul. Last FY | 30 kN |
| zul. Last FZ | 18 kN |
| Anzahl Rohrschellen | 3 |
| min. Achshöhe | 164 mm |
| max. Achshöhe | 216 mm |
| Abmessung Fußteil | 160x153x6 mm |
| Abmessung Seitenteil | 160x100x6 mm |
| Lieferumfang | 2x Winkel (Fußteil), 2x Winkel (Seitenteil), 4x CENTUM® T-Lock M12x40, 4 / 6x Sechskantschraube und Mutter |
