Z-Niederhalter Set U-Bügel XL 100
für Gleitelementbreite ab 140 mm
| Artikelnummer | 14799140 |
| EAN/GTIN | 4250928449443 |
| VPE | 1 Set |
| Mengeneinheit | Set |
| Gewicht | 1,09 kg/Set |
| Rabattgruppe | 14-147 |
| Preiseinheit | 1 |
Ihr Preis
|
|

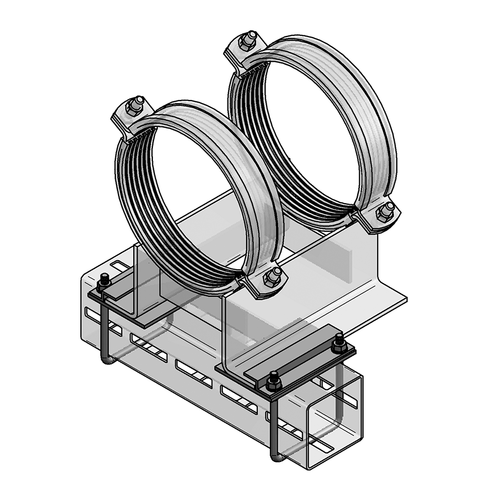

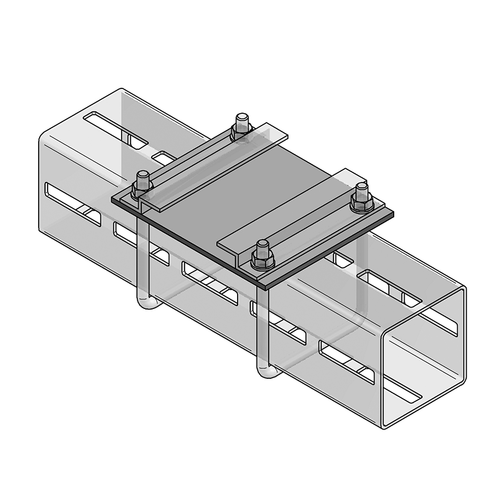

| Einsatzgebiet | Führung von Gleitelementen auf CENTUM® XL 100 oder Vierkantrohr 100 oder CENTUM® XL 120 hochkant. |
| Material | Stahl |
| Materialname | S235 |
| Oberfläche | Zink-Nickel |
| min. Temperaturbeständigkeit | -30 °C |
| max. Temperaturbeständigkeit | 110 °C |
| Gewinde | M10 |
| Länge Gewinde | 40 mm |
| Lochdurchmesser | 10,5 mm |
| Stärke | 3 mm |
| Haftreibungsfaktor | 0,2 - 0,3 |
| Achsabstand U-Bügel | 116 mm |
| Achsabstand Lochung | 116 mm |
| für max. Plattenstärke | 16 mm |

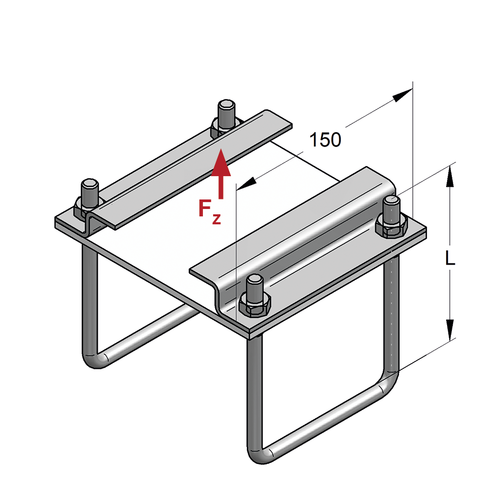

| zul. Last FZ | 4,5 kN |
| für min. Gleitelementbreite | 140 mm |
| Breite Z-Niederhalter | 64,5 mm |
| Profiltyp | XL 100 |
| Höhe U-Bügel | 136 mm |
| Höhe Z-Niederhalter | 22 mm |
| Länge Z-Niederhalter | 150 mm |
